Ogrzewanie podłogowe elektryczne – mata grzewcza, kabel grzejny czy folia grzewcza?

Ogrzewanie podłogowe elektryczne można wykonać na kilka sposobów. W zależności od konstrukcji podłogi, rodzaju wykończenia oraz etapu inwestycji elementem grzejnym może być mata grzewcza, kabel grzejny lub folia grzewcza. Wszystkie te rozwiązania wykorzystują energię elektryczną do ogrzewania powierzchni podłogi, ale różnią się sposobem montażu, mocą, bezwładnością cieplną oraz zastosowaniem.

Mata grzewcza sprawdza się przede wszystkim pod płytkami i podczas remontów, gdy zależy nam na niewielkim podniesieniu poziomu posadzki. Kabel grzejny zapewnia większą swobodę projektowania i – zależnie od rodzaju – może być układany bezpośrednio pod posadzką lub w wylewce. Folia grzewcza jest natomiast rozwiązaniem przeznaczonym przede wszystkim do suchego montażu pod panelami laminowanymi i deską warstwową.

Ogrzewanie podłogowe elektryczne powinno być zawsze dobrane do konkretnego pomieszczenia. Znaczenie ma nie tylko jego powierzchnia, ale również projektowe zapotrzebowanie na ciepło, powierzchnia wolna od stałej zabudowy, rodzaj posadzki, izolacja budynku oraz sposób sterowania.

W skrócie

Mata grzewcza sprawdza się szczególnie pod płytkami ceramicznymi i kamieniem.
Kabel grzejny zapewnia dużą swobodę rozmieszczenia i może być stosowany zarówno pod posadzką, jak i – w odpowiedniej wersji – w wylewce.
Folia grzewcza jest przeznaczona przede wszystkim pod panele laminowane i deski warstwowe w systemie suchego montażu.
Jeśli ogrzewanie podłogowe elektryczne ma być podstawowym źródłem ciepła, moc instalacji powinna wynikać z obliczonego zapotrzebowania cieplnego pomieszczenia.
System powinien współpracować z regulatorem temperatury oraz odpowiednio zamontowanym czujnikiem podłogowym.
Dobra izolacja cieplna podłogi ogranicza straty energii, szczególnie przy podłogach na gruncie i nad nieogrzewanymi pomieszczeniami.

Jak działa ogrzewanie podłogowe elektryczne?

Ogrzewanie podłogowe elektryczne wykorzystuje element oporowy, w którym energia elektryczna zamieniana jest w ciepło. Ciepło przechodzi następnie przez warstwy podłogi i ogrzewa jej powierzchnię.

W przeciwieństwie do tradycyjnego grzejnika ściennego źródłem ciepła jest duża powierzchnia podłogi. Dzięki temu system działa jako ogrzewanie płaszczyznowe.

Producent ELEKTRA jako zalecaną temperaturę podłogi dla komfortu podaje około 26°C, natomiast w łazienkach i pasach przyokiennych dopuszczono wartości około 29–30°C.

Dlatego przy projektowaniu istotna jest nie tylko moc instalacji, ale również miejsce umieszczenia elementu grzejnego oraz rodzaj materiałów znajdujących się nad nim.

Mata grzewcza – kiedy warto ją zastosować?

Mata grzewcza to przewód grzejny fabrycznie przymocowany w odpowiednim rozstawie do siatki, zazwyczaj o szerokości około 50 cm. Dzięki temu instalator nie musi samodzielnie wyznaczać odstępów pomiędzy kolejnymi odcinkami przewodu.

To właśnie prostota rozłożenia jest jedną z największych zalet mat.

W przypadku systemu ELEKTRA MD dostępne są obecnie warianty 100 W/m² oraz 160 W/m². Producent oferuje maty o różnych powierzchniach i mocach całkowitych.

Gdzie mata grzewcza sprawdza się najlepiej?

Typowym zastosowaniem jest łazienka, kuchnia, przedpokój lub inne pomieszczenie wykończone gresem, terakotą albo kamieniem.

Matę można zatopić bezpośrednio w elastycznej zaprawie klejowej albo w cienkiej warstwie masy samopoziomującej. Oznacza to, że system znajduje się bardzo blisko powierzchni podłogi i może stosunkowo szybko reagować na zmianę ustawienia regulatora.

To szczególnie istotne podczas modernizacji, gdy nie chcemy wykonywać nowej, kilkucentymetrowej wylewki.

Jak dobiera się powierzchnię maty?

Maty nie dobieramy do całkowitego metrażu pomieszczenia, lecz do powierzchni możliwej do ogrzewania.

Jeżeli łazienka ma 8 m², ale 2,5 m² zajmują wanna, szafka i inna stała zabudowa, do dyspozycji pozostaje około 5,5 m². To właśnie tę powierzchnię należy brać pod uwagę przy rozmieszczaniu maty.

Nie należy układać elementu grzejnego pod stałą zabudową ograniczającą oddawanie ciepła.

Siatkę maty można nacinać i obracać, aby zmienić kierunek jej prowadzenia, nie wolno jednak przecinać ani skracać przewodu grzejnego.

Kabel grzejny – większa swoboda projektowania

Kabel grzejny działa według tej samej zasady fizycznej co przewód umieszczony w macie, ale nie jest fabrycznie przymocowany do siatki. Instalator samodzielnie projektuje jego przebieg i rozstaw.

Daje to większą swobodę w pomieszczeniach o nieregularnym kształcie, przy wnękach, słupach lub dużej liczbie elementów stałej zabudowy.

Trzeba jednak rozróżnić dwa istotnie różne sposoby jego montażu.

Kabel grzejny w wylewce

Przewody takie jak ELEKTRA VCD można układać w wylewce betonowej lub anhydrytowej. Jest to rozwiązanie, które najlepiej zaplanować już podczas budowy lub większego remontu.

Element grzejny znajduje się głębiej niż w przypadku maty. Podłoga ma więc większą bezwładność cieplną: wolniej się nagrzewa, ale jednocześnie większa masa jastrychu magazynuje energię.

Więc przewody VCD to rozwiązanie przeznaczone do układania w wylewce, natomiast cienkie przewody DM i UltraTec przeznaczone są do instalacji bezpośrednio pod posadzką.

Cienki kabel grzejny pod posadzką

Przewody ELEKTRA DM i UltraTec mają moc jednostkową 10 W/m i montuje się je w warstwie elastycznego kleju lub wylewki samopoziomującej. UltraTec jest rozwiązaniem szczególnie przydatnym tam, gdzie możliwości podniesienia poziomu podłogi są ograniczone.

Tutaj bardzo ważny staje się rozstaw przewodu.

Im gęściej ułożony jest kabel grzejny, tym większa moc przypada na metr kwadratowy powierzchni. Zbyt duży rozstaw może natomiast doprowadzić do powstawania wyczuwalnych chłodniejszych stref pomiędzy przewodami.

Dla przewodów DM/UltraTec przy ogrzewaniu bezpośrednim zaleca się uwzględnianie zarówno zapotrzebowania pomieszczenia na ciepło, jak i rodzaju posadzki oraz dostępnej powierzchni podłogi.

To najważniejsza różnica między matą a przewodem: w macie producent ustalił rozstaw za nas, natomiast przy przewodzie to projektant lub instalator decyduje, jak gęsto zostanie on ułożony.

Folia grzewcza – rozwiązanie pod panele i deskę warstwową

Folia grzewcza najczęściej pojawia się przy ogrzewaniu podłóg pływających.

W przypadku systemu ELEKTRA WoodTec element układa się bezpośrednio pod panelami laminowanymi lub deską warstwową, bez zatapiania go w kleju czy tradycyjnej wylewce.

Warto tutaj wyjaśnić jedną rzecz.

Określenie „folia grzewcza” jest na rynku używane wobec konstrukcyjnie różnych produktów. ELEKTRA WoodTec nie jest klasyczną cienką folią z nadrukowaną warstwą węglową. Producent określa ją jako bardzo cienki przewód grzejny zamocowany na siatce z włókna szklanego i pokryty folią aluminiową, która pełni funkcję ekranu.

To istotne, ponieważ samo hasło „ogrzewanie na podczerwień” niewiele mówi o konstrukcji systemu. Każda ogrzana powierzchnia podłogi emituje promieniowanie cieplne. Przy wyborze znacznie ważniejsze są konstrukcja elementu, moc, sposób montażu, rodzaj posadzki oraz dopuszczenia producenta podłogi.

70 czy 140 W/m²?

ELEKTRA WoodTec2 występuje obecnie między innymi w wersjach 70 W/m² oraz 140 W/m². Producent przeznacza wariant 70 W/m² przede wszystkim do uzyskiwania komfortu ciepłej podłogi, a 140 W/m² do zastosowań wymagających większej mocy.

Nie oznacza to jednak, że samo zastosowanie 140 W/m² automatycznie pozwala ogrzać każdy budynek. Jeżeli system ma być jedynym źródłem ciepła, jego moc musi pokryć projektowe straty cieplne pomieszczenia.

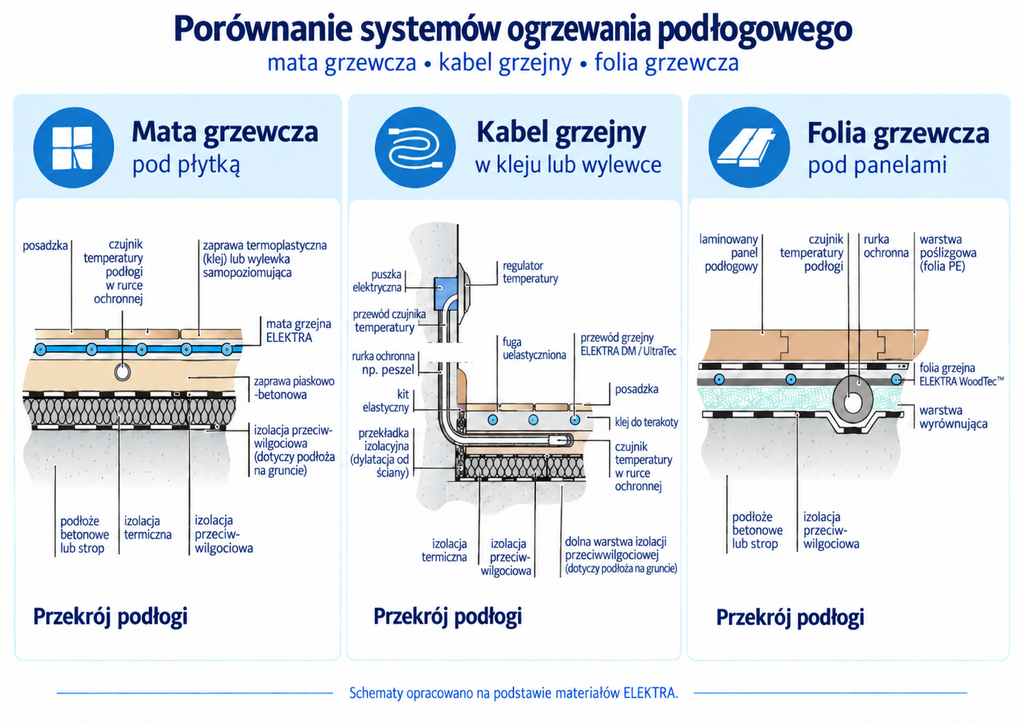

Mata grzewcza, kabel grzejny czy folia grzewcza? – Ogrzewanie podłogowe elektryczne – porównanie

Cecha	Mata grzewcza	Kabel grzejny	Folia grzewcza
Typowe zastosowanie	płytki, gres, kamień	płytki, wylewka, nieregularne powierzchnie	panele laminowane, deska warstwowa
Montaż	klej lub masa samopoziomująca	klej, masa samopoziomująca albo wylewka – zależnie od typu	montaż suchy pod podłogą pływającą
Swoboda rozmieszczenia	średnia	bardzo duża	średnia
Grubość systemu	mała	mała dla DM/UltraTec, większa dla systemu w wylewce	bardzo mała
Szybkość reakcji	wysoka	wysoka przy montażu pod posadzką, niższa w grubej wylewce	wysoka
Najlepszy moment montażu	remont i wykończenie	budowa lub remont – zależnie od kabla	etap układania paneli
Typowe produkty ELEKTRA	MD	DM, UltraTec, VCD	WoodTec
Największa zaleta	prostota montażu	swoboda projektowania	suchy montaż pod panelami

Wybierając ogrzewanie podłogowe elektryczne, warto przede wszystkim dopasować technologię do rodzaju planowanej posadzki i konstrukcji podłogi. Mata grzewcza, kabel grzejny oraz folia grzewcza różnią się przede wszystkim sposobem montażu i zakresem zastosowania.

Ogrzewanie podłogowe elektryczne – jak dobrać moc ?

Tutaj popełnianych jest najwięcej błędów.

Moc znamionowa systemu, np. 100 W/m² czy 160 W/m², nie mówi jeszcze, ile energii instalacja zużyje w ciągu miesiąca. To maksymalna moc zainstalowana, jaką system może oddawać podczas pracy.

Regulator cyklicznie załącza i wyłącza ogrzewanie w zależności od temperatury podłogi lub pomieszczenia. Rzeczywisty pobór energii zależy więc przede wszystkim od strat cieplnych budynku, temperatury zadanej, pogody, izolacji i czasu pracy.

Przykład – mata grzewcza 160 W/m²

Załóżmy, że powierzchnia dostępna do ogrzewania wynosi 8 m².

Moc instalacji wyniesie:

8 m² × 160 W/m² = 1280 W

Taki system podczas ciągłej pracy z pełną mocą pobiera 1,28 kWh energii w ciągu godziny.

Nie oznacza to jednak zużycia 1,28 kWh w każdej godzinie przez całą dobę. Po uzyskaniu temperatury zadanej regulator odłącza ogrzewanie i ponownie uruchamia je dopiero wtedy, gdy jest to potrzebne.

A co w przypadku ogrzewania podstawowego?

Jeżeli elektryczne ogrzewanie podłogowe ma stanowić jedyne źródło ciepła, najpierw należy znać projektowe obciążenie cieplne pomieszczenia.

Założenie „damy 100 W/m² i powinno wystarczyć” nie jest prawidłowym projektem.

Jeżeli pomieszczenie potrzebuje przykładowo 900 W mocy w warunkach projektowych, a dostępna powierzchnia pod ogrzewanie wynosi tylko 5 m², system musi być tak zaprojektowany, aby z tej dostępnej powierzchni można było bezpiecznie uzyskać wymaganą moc bez przekroczenia ograniczeń podłogi.

I właśnie dlatego przy podstawowym ogrzewaniu liczy się jednocześnie strata cieplna budynku i powierzchnia wolna od stałej zabudowy.

Rodzaj podłogi ma znaczenie

Ceramika i kamień bardzo dobrze przewodzą ciepło, dlatego należą do najbardziej korzystnych materiałów do ogrzewania podłogowego.

Drewno, panele czy wykładziny stawiają większy opór cieplny. Trzeba więc przestrzegać maksymalnych temperatur oraz dopuszczalnych wartości określonych przez producenta danego pokrycia.

Całkowity opór cieplny warstw wykończeniowych podłogi nie powinien przekraczać 0,15 m²K/W.

Dlatego przed montażem ogrzewania pod panelami nie wystarczy sprawdzić, czy same panele mają oznaczenie „do ogrzewania podłogowego”. Należy uwzględnić również podkład znajdujący się pod nimi.

Jak sterować ogrzewaniem podłogowym elektrycznym?

Dobry regulator jest integralną częścią instalacji.

Przy systemie służącym przede wszystkim do zapewnienia ciepłej podłogi kluczowy jest czujnik temperatury podłogi. Pozwala ograniczyć jej temperaturę i utrzymywać zadany poziom komfortu.

Jeżeli system ma ogrzewać całe pomieszczenie, regulator może dodatkowo korzystać z pomiaru temperatury powietrza.

Czujnik podłogowy warto instalować w rurce ochronnej, pomiędzy sąsiednimi odcinkami przewodu grzejnego. Dzięki rurce możliwa jest późniejsza wymiana czujnika bez rozkuwania całej podłogi.

Instalacja powinna mieć również odpowiednie zabezpieczenia elektryczne. Instrukcje ELEKTRA dla systemów podłogowych wymagają ochrony różnicowoprądowej o czułości nie większej niż 30 mA. Podłączenie elektryczne powinno zostać wykonane przez osobę posiadającą odpowiednie kwalifikacje.

Nowoczesne ogrzewanie podłogowe elektryczne nie powinno pracować bez odpowiedniej regulacji temperatury. Sterownik odpowiada zarówno za komfort użytkownika, jak i kontrolę temperatury podłogi.

Ogrzewanie podłogowe elektryczne – jak wygląda montaż?

Przy macie grzewczej najpierw rozplanowuje się powierzchnię wolną od stałej zabudowy. Matę rozwija się, a w miejscach zmiany kierunku nacina jedynie siatkę nośną. Następnie instalowany jest czujnik temperatury i całość zostaje zatopiona w odpowiednim kleju lub masie samopoziomującej.

Przy cienkim kablu grzejnym konieczne jest dodatkowo dokładne zaprojektowanie odstępów pomiędzy sąsiednimi odcinkami kabla. Im bardziej nieregularne pomieszczenie, tym większą przewagę może mieć przewód nad gotową matą.

Przy systemie VCD kabel jest instalowany głębiej – w warstwie wylewki.

Folia grzewcza WoodTec pracuje natomiast w konstrukcji suchej. Producent pokazuje układ składający się m.in. z warstwy wyrównującej, elementu WoodTec, czujnika podłogowego, warstwy poślizgowej i panelu laminowanego.

Ogrzewanie podłogowe elektryczne – najczęstsze błędy

Najczęściej problem nie wynika z samej technologii, lecz z niewłaściwego doboru lub montażu. Szczególnie należy unikać układania elementów grzejnych pod stałą zabudową, dobierania mocy wyłącznie na podstawie całkowitego metrażu pokoju, przecinania przewodu w macie, zbyt dużych odstępów pomiędzy przewodami, pomijania czujnika podłogowego oraz stosowania podłogi lub podkładu o zbyt dużym oporze cieplnym.

Błędem jest także próba „dopasowania” gotowego przewodu poprzez jego skrócenie. W przypadku stałooporowego kabla zmiana długości oznacza zmianę jego parametrów elektrycznych i może doprowadzić do przegrzewania oraz uszkodzenia systemu.

Bardzo istotna jest również izolacja znajdująca się pod ogrzewaniem. Nawet dobrze dobrana mata grzewcza nie zlikwiduje problemu dużych strat ciepła do gruntu lub zimnego pomieszczenia poniżej.

Ile kosztuje ogrzewanie podłogowe elektryczne?

Cena samego elementu grzejnego jest tylko częścią kosztu systemu.

Na cenę kompletnej instalacji wpływają przede wszystkim powierzchnia grzejna, wymagana moc, typ elementu, regulator, liczba stref, przygotowanie podłoża oraz koszt wykonania instalacji elektrycznej.

Przykładowo dwie łazienki o identycznej powierzchni całkowitej mogą wymagać zupełnie innych mat, jeżeli różni je powierzchnia zajęta przez stałą zabudowę.

Cena elementu grzejnego nie rośnie liniowo wraz z każdym metrem kwadratowym i zależy od konkretnego wariantu produktu. Dla mat MD dostępne są oddzielne typoszeregi 100 i 160 W/m², a dla WoodTec warianty 60, 70 i 140 W/m².

Dlatego znacznie rozsądniej najpierw dobrać system technicznie, a dopiero później porównywać koszt konkretnych zestawów.

Koszt, jaki generuje ogrzewanie podłogowe elektryczne, zależy nie tylko od ceny maty, przewodu lub folii, ale również od regulatora, powierzchni grzejnej, wymaganej mocy i zakresu prac instalacyjnych.

Co wybrać w praktyce jeżeli chodzi o ogrzewanie podłogowe elektryczne?

Jeżeli modernizujemy łazienkę z gresem, najczęściej pierwszym rozwiązaniem wartym rozważenia będzie mata grzewcza. Jest cienka, szybko się ją rozkłada i można ją umieścić blisko powierzchni posadzki.

Jeżeli powierzchnia ma bardzo nieregularny kształt albo trzeba dokładnie ominąć dużą liczbę elementów zabudowy, większą swobodę daje cienki kabel grzejny, np. DM lub UltraTec.

Jeżeli jesteśmy na etapie wykonywania nowej podłogi i chcemy umieścić ogrzewanie w masie jastrychu, można zastosować przewód typu VCD.

Jeżeli natomiast podłoga będzie wykonana z paneli laminowanych lub deski warstwowej i zależy nam na suchym montażu bez zatapiania elementu grzejnego w kleju, naturalnym rozwiązaniem będzie folia grzewcza przeznaczona właśnie do takiej konstrukcji, np. ELEKTRA WoodTec.

To prostsze kryterium niż pytanie „co grzeje najlepiej?”. Wszystkie trzy rozwiązania potrafią skutecznie ogrzać podłogę. Najważniejsze jest dopasowanie technologii do konkretnej konstrukcji podłogi i zapotrzebowania cieplnego.

Jakie rozwiązania stosujemy?

W instalacjach elektrycznego ogrzewania podłogowego możemy zastosować między innymi maty ELEKTRA MD 100 i MD 160, cienkie przewody ELEKTRA DM i UltraTec, przewody ELEKTRA VCD przeznaczone do montażu w wylewce oraz folie ELEKTRA WoodTec pod panele i deski warstwowe.

W sklepie KARDO dostępna jest osobna kategoria mat grzewczych oraz pozostałych systemów ogrzewania elektrycznego. Maty grzewcze w sklepie KARDO Elektryczne ogrzewanie – KARDO

Do sterowania instalacją można wykorzystać regulatory temperatury z czujnikiem podłogowym, a w bardziej rozbudowanych instalacjach także regulatory programowalne i modele umożliwiające sterowanie przez Wi-Fi.

Najczęściej zadawane pytania

Mata grzewcza czy kabel grzejny – co lepiej sprawdzi się w łazience?

Przy standardowej łazience z płytkami najczęściej wygodniejsza będzie mata grzewcza. Przewód jest już ułożony na siatce w odpowiednim rozstawie, dzięki czemu montaż jest szybszy. Kabel grzejny warto rozważyć przy pomieszczeniach o bardzo nieregularnej powierzchni, gdzie możliwość samodzielnego ustalenia przebiegu przewodu daje większą elastyczność.

Czy folia grzewcza może być układana pod płytkami?

Nie należy zakładać, że każda folia grzewcza nadaje się pod każdą posadzkę. ELEKTRA WoodTec jest systemem przeznaczonym do suchego montażu bezpośrednio pod panelami laminowanymi lub deską warstwową. Pod płytkami odpowiedniejszym rozwiązaniem będzie zazwyczaj mata grzewcza albo cienki kabel zatopiony w odpowiedniej zaprawie.

Czy mata grzewcza może ogrzać całe pomieszczenie?

Tak, ale pod warunkiem prawidłowego zaprojektowania. Moc dostępna z powierzchni, na której można rozłożyć matę, musi pokrywać projektowe zapotrzebowanie pomieszczenia na ciepło. W dobrze izolowanym budynku jest to znacznie łatwiejsze niż w obiekcie o dużych stratach cieplnych.

Czy kabel grzejny można skrócić?

Stałooporowego kabla grzejnego ani przewodu znajdującego się w macie nie należy dowolnie skracać. Dobiera się gotowy element o odpowiedniej długości i mocy, a następnie projektuje jego rozmieszczenie na dostępnej powierzchni.

Czy mata 160 W/m² zużywa zawsze 160 W na każdy metr kwadratowy przez całą dobę?

Nie. 160 W/m² to moc znamionowa zainstalowanego systemu. Pełna moc jest pobierana wtedy, gdy regulator załączy ogrzewanie. Po osiągnięciu temperatury zadanej zasilanie jest odłączane. Dlatego rzeczywiste zużycie energii zależy przede wszystkim od czasu pracy systemu i strat cieplnych budynku.

Co jest ważniejsze: duża moc czy dobra izolacja?

Oba parametry mają znaczenie, ale większa moc systemu nie naprawi źle izolowanego budynku. Im większe straty do gruntu i przez przegrody, tym dłużej ogrzewanie będzie musiało pracować, aby utrzymać zadaną temperaturę.

Podsumowanie – jakie ogrzewanie podłogowe elektryczne wybrać?

Ogrzewanie podłogowe elektryczne może być wykonane przy użyciu maty grzewczej, kabla grzejnego lub folii grzewczej. Nie są to jednak rozwiązania przeznaczone dokładnie do tych samych zastosowań.

Mata grzewcza jest szczególnie wygodna pod płytkami i podczas remontów. Kabel grzejny daje największą swobodę projektowania i – zależnie od typu – może być montowany bezpośrednio pod posadzką albo w wylewce. Folia grzewcza pozwala natomiast wykonać cienki system suchego montażu pod panelami laminowanymi lub deską warstwową.

Przed wyborem systemu należy ustalić rodzaj posadzki, dostępną powierzchnię grzejną, zapotrzebowanie pomieszczenia na ciepło oraz konstrukcję podłogi. Dopiero na tej podstawie można właściwie dobrać rodzaj i moc instalacji.
